EBMPAPST軸流式緊湊型風機選型大全二
軸向緊湊型風機適用于高氣壓、中等壓力的風機。通過風扇葉片的空氣流動與旋轉軸平行。
ebm papst提供了廣泛的選擇交流和直流緊湊型風扇-從25至280毫米-這是非常平坦，感
謝節省空間的集成電機。
緊湊型軸流風機選型第二頁（共3頁）
風量 輸入電壓 HZ 電流 尺寸 聲壓級 聲功率級
m³/h DB
4418 N
205 36 .. 60 DC 119 x 119 x 38 46 5.6
4500 N
169 115 60 AC 119 x 119 x 38 48 5.7
4530 N
151 115 60 AC 119 x 119 x 38 45 5.4
4530 Z
120 115 60 AC 119 x 119 x 38 32 4.4
4536 Z
120 115 60 AC 119 x 119 x 38 32 4.4
4550 N
145 230 50 AC 119 x 119 x 38 44 5.4
4580 N
123 230 50 AC 119 x 119 x 38 41 5.2
4580 Z
115 230 50 AC 119 x 119 x 38 30 4.3
4586 Z
115 230 50 AC 119 x 119 x 38 30 4.3

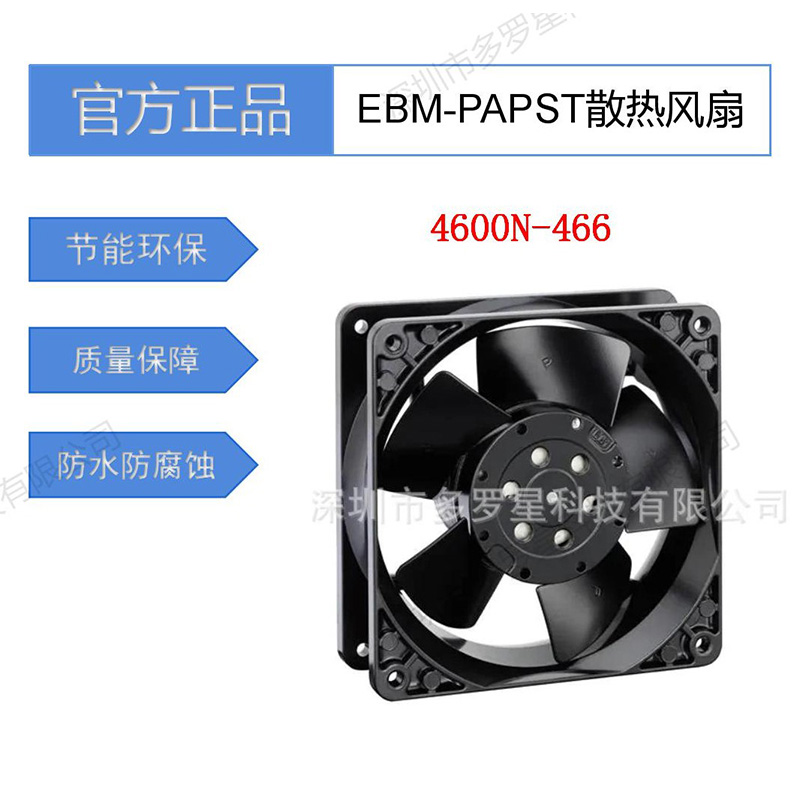

4600 N
180 115 60 AC 119 x 119 x 38 50 5.7
4600 TZ
140 115 60 AC 108 Ø x 37 45
4600 Z
180 115 60 AC 119 x 119 x 38 45 5.6
4606 N
180 115 60 AC 119 x 119 x 38 51 5.8
4606 TA
147 115 60 AC 113 Ø x 37 44
4606 TZ
140 115 60 AC 108 Ø x 37 45
4606 Z
180 115 60 AC 119 x 119 x 38 45 5.6
4650 N
160 230 50 AC 119 x 119 x 38 46 5.4
4650 TA
138 230 50 AC 113 Ø x 37 41
4650 TZ
125 230 50 AC 108 Ø x 37 42
4650 Z
160 230 50 AC 119 x 119 x 38 40 5.3
4656 N
160 230 50 AC 119 x 119 x 38 47 5.5
4656 TA
138 230 50 AC 113 Ø x 37 42
4656 TZ
125 230 50 AC 108 Ø x 37 42
4656 Z
160 230 50 AC 119 x 119 x 38 40 5.3
4800 N
97 115 60 AC 119 x 119 x 38 32 4.3
4800 Z
105 115 60 AC 119 x 119 x 38 28 4.1
4806 Z
105 115 60 AC 119 x 119 x 38 28 4.1
4840 N
85 115 60 AC 119 x 119 x 38 26 4.1
4850 N
100 230 50 AC 119 x 119 x 38 32 4.4
4850 Z
100 230 50 AC 119 x 119 x 38 26 4
4856 Z
100 230 50 AC 119 x 119 x 38 26 4
4890 N
80 230 50 AC 119 x 119 x 38 25 4
5112 N
260 6 .. 15 DC 135 x 135 x 38 48 6.1
5114 N
260 12 .. 30 DC 135 x 135 x 38 48 6.1
5118 N
260 24 .. 60 DC 135 x 135 x 38 48 6.1
5118 NL
122 24 .. 60 DC 135 x 135 x 38 28 4.1
512 F
20 10.8 .. 13.2 DC 50 x 50 x 15 30 4.5
512 F-532
20 10.8 .. 13.2 DC 50 x 50 x 15 30 4.5
512 FL-547
11 10,2 .. 13,8 DC 50 x 50 x 15 18 3.7
514 F
20 21.6 .. 26.4 DC 50 x 50 x 15 30 4.5
5212 NH
252 7 .. 14 DC 127 x 127 x 38 51 6
5212 NHH
340 9 .. 15 DC 127 x 127 x 38 58 6.6
5212 NM
187 7 .. 14.5 DC 127 x 127 x 38 43 5.3
5212 NN
216 7 .. 14 DC 127 x 127 x 38 46 5.6
5214 NH
252 12 .. 28 DC 127 x 127 x 38 51 6
5214 NHH
340 16 .. 30 DC 127 x 127 x 38 58 6.6
5214 NM
187 12 .. 28 DC 127 x 127 x 38 43 5.3
5214 NN
216 12 .. 28 DC 127 x 127 x 38 46 5.6
5218 NH
252 36 .. 56 DC 127 x 127 x 38 51 6
5218 NHH
340 36 .. 60 DC 127 x 127 x 38 58 6.6
5218 NM
187 36 .. 56 DC 127 x 127 x 38 43 5.3
5218 NN
216 36 .. 56 DC 127 x 127 x 38 46 5.6
5312 /2 TDHP
410 8 .. 16 DC 140 x 140 x 51 70 7.7
5314 /2 TDHP
410 16 .. 36 DC 140 x 140 x 51 70 7.7
5314 /2HP
340 16 .. 28 DC 140 x 140 x 51 64 7.2
5314 /2TD HHP
490 16 .. 36 DC 140 x 140 x 51 75 8.1
5318 /2 TDH4P
670 36 .. 72 DC 140 x 140 x 51 79 8.8
5318 /2 TDHHP
490 36 .. 72 DC 140 x 140 x 51 75 8.1
5318 /2 TDHP
410 36 .. 72 DC 140 x 140 x 51 70 7.7
5318 /2HP
340 36 .. 72 DC 140 x 140 x 51 64 7.2
5606 S
270 115 60 AC 135 x 135 x 38 50 6.2
5656 S
235 230 50 AC 135 x 135 x 38 46 5.9
5900
206 115 60 AC 127 x 127 x 38 46 5.7
5908
206 115 60 AC 127 x 127 x 38 47 5.8
5938
162 115 60 AC 127 x 127 x 38 40 4.9
5950
180 230 50 AC 127 x 127 x 38 43 5.4
5958
180 230 50 AC 127 x 127 x 38 44 5.5
5988
150 230 50 AC 127 x 127 x 38 37 4.9
6008 ES
440 115 60 AC 172 Ø x 51 60 6.4
6028 ES
500 115 60 AC 172 Ø x 51 58 6.7
605 F
29 4.5 .. 5.2 DC 60 x 60 x 15 27 4.4
6058 ES
375 230 50 AC 172 Ø x 51 55 5.9
6078 ES
420 230 50 AC 172 Ø x 51 54 6.3
612 F
29 10.8 .. 13.2 DC 60 x 60 x 15 27 4.4
612 F-637
29 10.8 .. 12.6 DC 60 x 60 x 15 27 4.4
612 FH
33 10 .. 13.2 DC 60 x 60 x 15 31 4.8
612 FL
19 11.5 .. 13.2 DC 60 x 60 x 15 16 3.6
612 FL-680
19 11.5 .. 14 DC 60 x 60 x 15 16 3.6
612 JH
70 7 .. 13.6 DC 60 x 60 x 32 53 6.4
612 NGLE
21 8 .. 15 DC 60 x 60 x 25 16 3.6
612 NGME
35 8 .. 15 DC 60 x 60 x 25 28 4.6
612 NGMI
35 8 .. 12.6 DC 60 x 60 x 25 28 4.6
612 NGMLE
25 8 .. 15 DC 60 x 60 x 25 19 3.9
612 NGNI
41 8 .. 12.6 DC 60 x 60 x 25 35 5
612 NGNV
41 8 .. 12.6 DC 60 x 60 x 25 35 5
612 NH
43 8 .. 15 DC 60 x 60 x 25 37 5.3
612 NHH-118
56 8 .. 15 DC 60 x 60 x 25 41 5.7
612 NLE
21 8 .. 15 DC 60 x 60 x 25 16 3.6
612 NME
35 8 .. 15 DC 60 x 60 x 25 28 4.6
612 NMI
35 8 .. 12.6 DC 60 x 60 x 25 28 4.6
612 NMLE
25 8 .. 15 DC 60 x 60 x 25 19 3.9
612 NN
40 8 .. 15 DC 60 x 60 x 25 35 5
612 NNI
41 8 .. 12.6 DC 60 x 60 x 25 35 5
614 F
29 21.6 .. 26.4 DC 60 x 60 x 15 27 4.4
614 F/39 H-691
33 16 .. 28 DC 60 x 60 x 15 31 4.8
614 J/2HHP
82 18 .. 30 DC 60 x 60 x 32 62 7.6
614 JH
70 14 .. 26.4 DC 60 x 60 x 32 53 6.4
614 NGL
21 18 .. 28 DC 60 x 60 x 25 16 3.6
614 NGM
35 18 .. 28 DC 60 x 60 x 25 28 4.6
614 NGML
25 18 .. 28 DC 60 x 60 x 25 19 3.9
614 NH
43 18 .. 26 DC 60 x 60 x 25 37 5.3
614 NHH
56 18 .. 26 DC 60 x 60 x 25 41 5.7
614 NHH-119
56 18 .. 28 DC 60 x 60 x 25 41 5.7
614 NL
21 18 .. 28 DC 60 x 60 x 25 16 3.6
614 NM
32 18 .. 28 DC 60 x 60 x 25 28 4.3
614 NML
25 18 .. 28 DC 60 x 60 x 25 19 3.9
614 NN
40 18 .. 28 DC 60 x 60 x 25 35 5
618 J/2HHP
82 38 .. 58 DC 60 x 60 x 32 62 7.6
618 JH
70 36 .. 56 DC 60 x 60 x 32 53 6.4
618 NM
35 36 .. 56 DC 60 x 60 x 25 28 4.6
618 NN
40 36 .. 56 DC 60 x 60 x 25 35 5
622 /2H3P
67 8 .. 15 DC 60 x 60 x 25 48 5.9
622 H
46 8 .. 15 DC 60 x 60 x 25 39 5.1
622 HH
56 8 .. 15 DC 60 x 60 x 25 43 5.6
622 L
21 8 .. 15 DC 60 x 60 x 25 20 3.7
622 M
30 8 .. 15 DC 60 x 60 x 25 29 4.3
622 N
40 8 .. 15 DC 60 x 60 x 25 35 4.7
624 H
46 18 .. 28 DC 60 x 60 x 25 39 5.1
624 HH
56 18 .. 28 DC 60 x 60 x 25 43 5.6
624 L
21 18 .. 28 DC 60 x 60 x 25 20 3.7
624 M
30 12 .. 28 DC 60 x 60 x 25 29 4.3
624 N
40 12 .. 28 DC 60 x 60 x 25 35 4.7
628 HH
56 36 .. 60 DC 60 x 60 x 25 43 5.6
6312 /2 TDHP
600 8 .. 16 DC 172 Ø x 51 60 7.3
6312 TDH
610 8 .. 16 DC 172 Ø x 51
6314 / 2 TDHP
600 16 .. 36 DC 172 Ø x 51 60 7.3
6314 /2 TDHHP
710 16 .. 36 DC 172 Ø x 51 69 7.9
6314 /2HP
545 16 .. 30 DC 172 Ø x 51 58 6.9
6314 /2MP
395 16 .. 30 DC 172 Ø x 51 51 6
6314 /2NP
470 16 .. 30 DC 172 Ø x 51 56 6.5
6314 /2TDH4P
930 16 .. 36 DC 172 Ø x 51 75 8.4
6314 /2TDHHP-015
710 16 .. 36 DC 172 x 160 x 51 69 7.9
6314 /2TDHP-298
600 16 .. 30 DC 172 Ø x 51 60 7.3
6314N/2 HHP
540 16 .. 32 DC 172 Ø x 51 6.9
6314N/2 TDHHP
990 16 .. 36 DC 172 Ø x 51 8.3
6318 /2 TDH4P
930 36 .. 72 DC 172 Ø x 51 75 8.4
6318 /2 TDHHP
710 36 .. 72 DC 172 Ø x 51 69 7.9
6318 /2 TDHP
600 36 .. 72 DC 172 Ø x 51 60 7.3
6318 /2HP
545 36 .. 72 DC 172 Ø x 51 58 6.9
6318 /2TDH4P-007
930 36 .. 72 DC 172 x 160 x 51 75 8.4
6318 /2TDHP-299
600 36 .. 60 DC 172 Ø x 51 60 7.3
6318N/2 H3P
685 36 .. 60 DC 172 Ø x 51 7.5
6318N/2 TDH3P
1030 36 .. 72 DC 172 Ø x 51 76 8.4
632 /2HPU
44 10,8 .. 13,2 DC 60 x 60 x 25 35 5.4
632 NU
40 6 .. 15 DC 60 x 60 x 25 33 5.2
634 HHU
58 18 .. 28 DC 60 x 60 x 25 44 6.1
634 NU
40 12 .. 30 DC 60 x 60 x 25 34 5.1
634/2 HHPU
58 18 .. 28 DC 60 x 60 x 25 44 6.1
638 /2HPU
44 40 .. 60 DC 60 x 60 x 25 35 5.4
6412 M
350 8 .. 15 DC 172 x 150 x 51 52 6
6424
410 12 .. 28 DC 172 x 150 x 51 57 6.4
6424 H
480 12 .. 28 DC 172 x 150 x 51 63 7.1
6424 M
350 12 .. 32 DC 172 x 150 x 51 52 6
6424 T
410 12 .. 28 DC 172 x 150 x 51 57 6.4
6424 TD
600 16 .. 28 DC 172 x 150 x 51 65 7.4
6448
410 28 .. 60 DC 172 x 150 x 51 57 6.4
6448 H
480 28 .. 60 DC 172 x 150 x 51 63 7.1
6448 M
350 28 .. 60 DC 172 x 150 x 51 52 6
6448 T
410 28 .. 60 DC 172 x 150 x 51 57 6.4
6448 TD
600 40 .. 55 DC 172 x 150 x 72 65 7.4
6448 TDHH
900 36 .. 72 DC 172 x 150 x 51 78 8.6
7006 ES
380 115 60 AC 150 x 172 x 38 56 6.8
7056 ES
320 230 50 AC 150 x 172 x 38 51 6.4
7112 N
308 6 .. 15 DC 150 Ø x 38 53 6.2
7114 N
308 12 .. 30 DC 150 Ø x 38 53 6.2
7114 NH
360 12 .. 26.5 DC 150 Ø x 38 58 6.7
7118 N
308 24 .. 60 DC 150 Ø x 38 53 6.2
712 F
44 8 .. 13.8 DC 70 x 70 x 15 38 5.3
712 F/2L
28 8 .. 13.8 DC 70 x 70 x 15 25 4.7
712 F/2M
36 8 .. 13.8 DC 70 x 70 x 15 32 5
714 F
44 18 .. 28 DC 70 x 70 x 15 38 5.3
7212 N
360 6 .. 15 DC 150 Ø x 55 53 6.2
7214 N
360 12 .. 30 DC 150 Ø x 55 53 6.2
7218 N
360 24 .. 60 DC 150 Ø x 55 53 6.2
7400 ES
425 115 60 AC 150 Ø x 55 62 6.9
7450 ES
380 230 50 AC 150 Ø x 55 60 6.8
7805 ES
380 115 60 AC 150 Ø x 55 53 6.4
7806 ES
380 115 60 AC 150 Ø x 55 53 6.4
7855 ES
325 230 50 AC 150 Ø x 55 49 6
7856 ES
325 230 50 AC 150 Ø x 55 49 6
8212 JH3
190 6 .. 13.8 DC 80 x 80 x 38 66 7.3
8212 JH4
222 6 .. 13.8 DC 80 x 80 x 38 71 7.8
8212 JN
132 7 .. 13.8 DC 80 x 80 x 38 55 6.6
8214 JH3
190 12 .. 27.6 DC 80 x 80 x 38 66 7.3
8214 JH4
222 12 .. 27.6 DC 80 x 80 x 38 71 7.8
8214 JN
132 18 .. 26.4 DC 80 x 80 x 38 55 6.6
8218 JH3
190 20 .. 53 DC 80 x 80 x 38 66 7.3
8218 JH4
222 20 .. 58 DC 80 x 80 x 38 71 7.8
8218 JN
132 36 .. 53 DC 80 x 80 x 38 55 6.6
由于不同客戶對使用環境的不同，耐溫，防水，防塵，風量等，風扇的選型及價格可咨詢深圳市多羅星科技有限公司專業的技術人員及業務員。
